来源：贵州金钟输配电设备有限公司-官网 发布时间：2024-09-16 点击次数：1203次

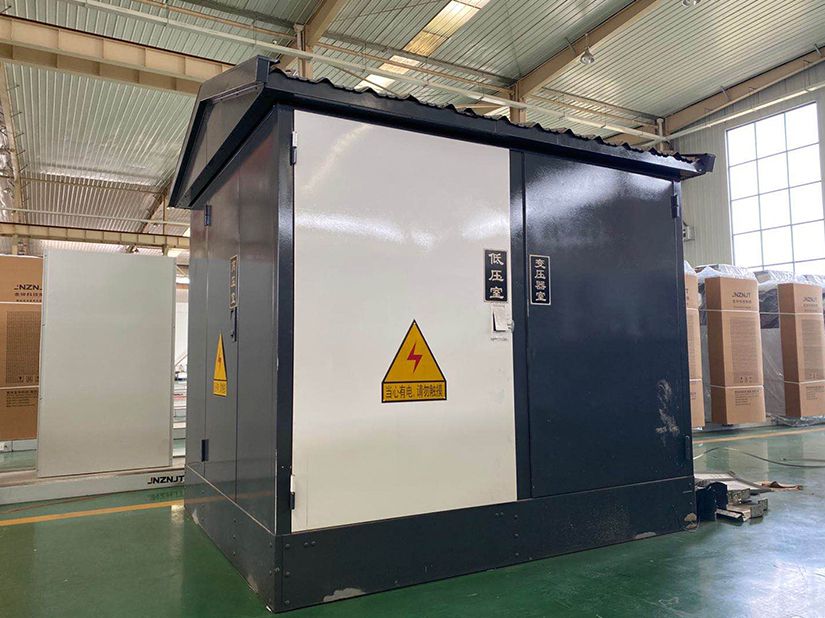

YBM预装式变电站用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
一、环境条件：1.海拔高度不超过1000m。2.环境温度不超过+40℃，不低于-25℃；24小时周期内平均温度不超过+35℃。3.户外风速不超过35m/s。4.空气相对湿度不超过90%(+25℃)。5.地震水平加速度不大于0.4m/s2,垂直加速度不大于0.2m/s2。6.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
二、结构特点：
1、由高压配电装置、变压器及低压配电装置联接而成。分成三个功能室，即高压室、变压器室和低压室。高压室功能齐全，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。
2、变压器可算，以及其它低损耗油浸式变压器或干式变压器。变压器室设自动强迫风冷系统及照明系统。低压室可根据用户要求采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等座钟功能，满足用户的不同需求，为方便用户的供电管理和提高供电质量。
3、高压室结构紧凑合理，并且有全面防误操作联锁功能。各室均有自动及强迫照明装置。另外，高、低压室所选用全部元件性能可靠、操作方便，使产品运行安全可靠。操作维护方便。
4、采用自然通风和强迫通风两种方式，使通风冷却良好。变压器室和低压室均有通风道，排风扇有温检装置，按整定温度自动启动和关闭，保证变压器满足负荷运行。
5、箱体结构能防止雨水和污物进入，并采用热镀锌彩钢板或防锈铝合金板制作，经防腐处理。具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。
三、预装式箱式变电站的优点
目前，贵州配电设备所生产的箱式变电站已广泛应用于城市供电、农村10kV～110kV中高压小型变(配)电所、工矿企业、以及流动作业变电所的建设及升级改造工程中，其易于深入到电力负荷中心进行集中供电，减少了供电半径，提高了配电线路末端供电电能质量，尤其适用于城市建设、农村电网技术改造、野外施工供配电等工程领域。
1.技术先进安全可靠
箱式变电站其箱体主要采用国内较为领先的技术和生产工艺，其外壳一般采用镀铝锌钢板；其内部框架采用标准的集装箱材料及制作生产工艺，具有非常良好的防腐蚀性能，能够保证设备20a不锈蚀；箱变内封板采用铝合金扣板，其夹层中封填防火保温性能较为优越的材料；变电站箱体内部安装自动调节空调及除湿装置，电气设备在正常运行过程中不受自然气候环境和外界污染等因素的影响，可以保证变电站在-40℃～+40℃温度范围内始终保持安全稳定、节能经济的运行性能。变电站箱体内的电气一次设备采用单元真空开关柜、干式配电变压器、干式电压(电流)互感器、以及真空断路器(配备电动弹簧操作机构)等国内先进的技术设备，产品按照全绝缘结构设备，无裸露带电部分，完全能到零触电事故运行需要，且全站可实现无油化自动运行，二次设备集成自动化水平较高，大大减少了变电站运行维护工作量，能够实现无人值守等功能。
2.集成自动化水平较高
箱式变电站采用全站集成化、智能化一体化设计方案，其继电保护系统采用微机综合自动化保护装置，分散安装，可以实现变电站无人值守“四遥”功能，即遥测、遥信、遥控、遥调。变电站内部各控制系统单元均具有独立运行功能，可以通过微机保护系统实现的运行参数的远方设置，对箱体内部湿度、温度等参变量的远程调节控制，满足无人值班的功能需求。
3.工厂预制化
箱式变电站按照组合式结构进行设计，设计人员只需要根据工程实际需要情况，设计出电气一次主接线图和箱外设备，就可以按照箱式变电站厂家所提供的箱式变电站规格、型号、组合方式等设计出完整的方案。设计人员所选用的电气设备在工厂进行一次组合安装、调试合格后，就能投入到工程实际应用中。箱式变电站真正实现了变电站制造工厂预制化，简化了设计思路、方案，同时缩短了工程施工周期，现场安装调试施工仅需将已组装完好的箱体进行定位，将箱体间隔间的电缆联接，并进行保护定值校验、传动试验、以及其它相关调试工作后，就能投入都实际工程应用中。
4.组合方式灵活
箱式变电站由于其内部结构比较紧凑，且每个间隔均按照独立集成系统设计方案，这使得箱式变电站在实际选用中根据需要其组合方式较为灵活，可以全部采用箱式结构，高压侧和低压侧电气设备全部设置在箱体内，组成全箱密封式变电站；也可以按照设计要求将高压侧电气设备置于箱体外部，低压侧电气设备及控制保护系统装备置于箱体内部安装。
