你真的对低压开关柜有全面了解吗?

来源:贵州金钟输配电设备有限公司-官网   发布时间:2020-11-23   点击次数:997次

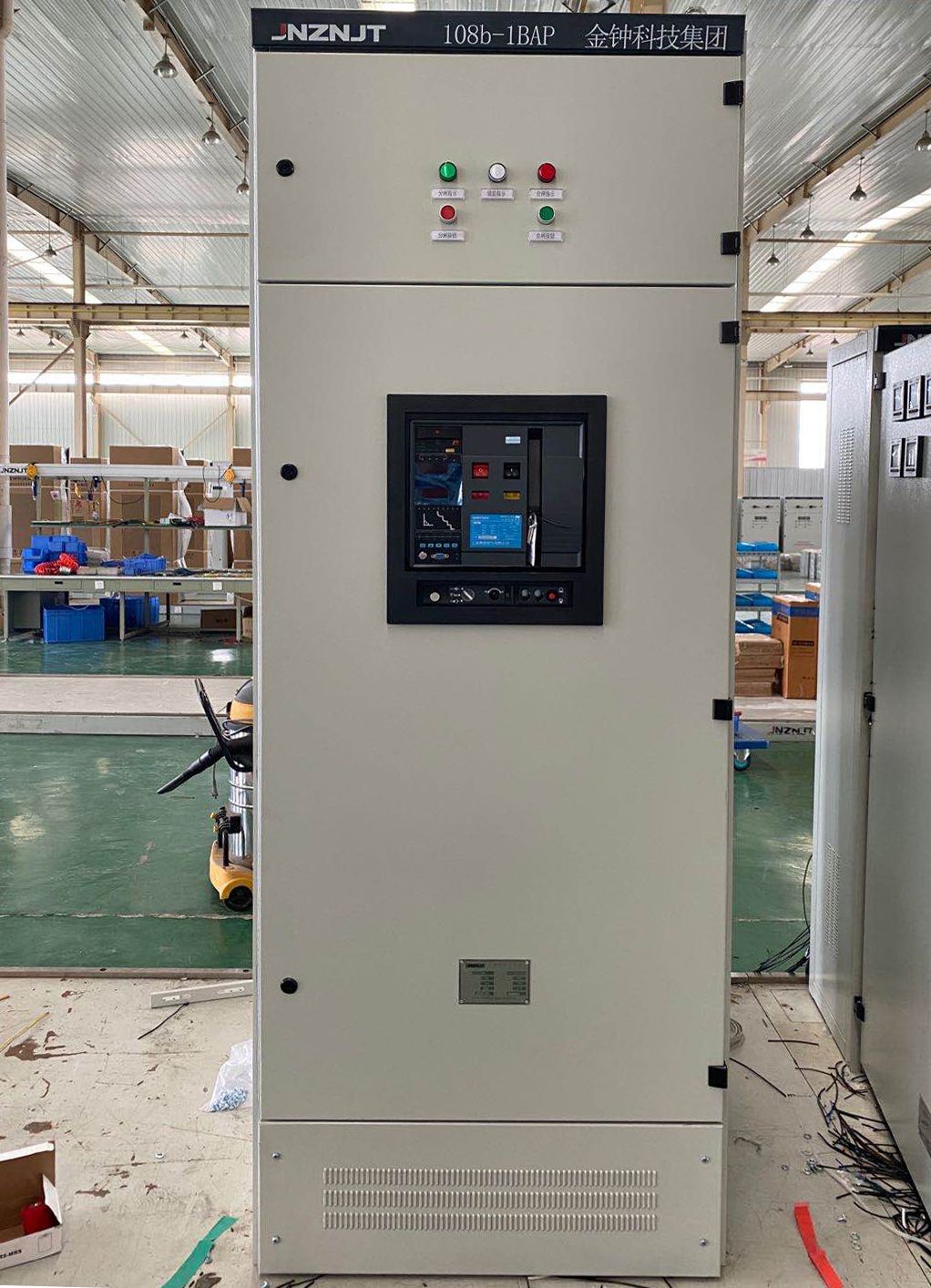

一、什么是开关柜

金钟输配电分享到开关柜是一种电气设备,开关柜外线先进入柜内主控开关,然后进入分控开关,各分路按其需要设置。一个或多个低压开关设备和与之相关的控制、测量、信号、保 护、调节等设备,由制造厂家负责完成所有内部的电气和机械的连接,用结构部件完整地组装在一起的一种组合体。开关柜(switchgear)的主要作用是 在电力系统进行发电、输电、配电和电能转换的过程中,进行开合、控制和保护用电设备。开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。


二、开关柜的结构及组成分类

为保护人身和设备安全,将开关柜独立划分成几个隔室的不同方式隔室分类:

母线室:包括水平母线室与垂直母线室功能单元室(开关隔室)

电缆出线室:包括电缆室二次设备室

2.1开关柜的主要组成

柜体:开关柜的外壳骨架及内部的安装、支撑件母线:一种可与几条电路分别连接的低阻抗导体

功能单元:完成同一功能的所有电气设备和机械部件(包括进线单元和出线单元)

2.2进线 (插接式母线槽或电缆)方式

上进线;下进线;侧进线;后进线

2.3出线方式(插接式母线或电缆)

前出线(顶部或底部)可以进行靠墙安装

后出线(顶部或底部)不可以进行靠墙安装

2.4母线的分类:

主母线(水平母线):连接一条或几条配电母线和或进线和出线单元的母线

配电母线(垂直母线):框架单元内的一条母线,它连接在主母线上,并由它向出线单元供电

2.5功能单元分类

固定式 :主电路的连接只能在开关柜断电的情况下进行接线和断开

可移式(固定分隔式):主电路带电的情况下亦可安全的从主电路上断开或接通,具有连接和移出位置

抽出式:主电路带电的情况下亦可安全的从主电路上断开或接通,具有连接、试验、分离、移出位置


三、低压成套开关柜分类

GCS柜:

GCS 型低压抽出式开关柜使用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下的发,供电系统中的作为动力,配电和 电动机集中控制,电容补偿之用.广泛应用于发电厂,石油,化工,冶金,纺织,高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机 接口的场所.
