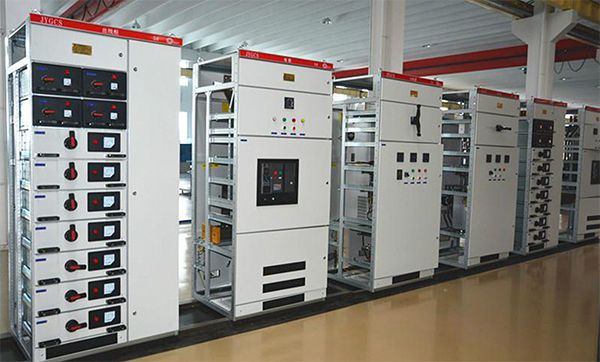

什么是配电室？配电室是指10kV及以下电压等级设备的设施，分为高压配电室和低压配电室。高压配电室一般指6kV－10kV高压开关室；低压配电室一般指10kV或35kV站用变出线的400V配电室。
一、10kV配电室高压设备
常用高压柜柜型
中置柜中高压断路器
环网柜内负荷开关
高压柜内CT、PT、零序CT
高压避雷器
高压熔断器
高压接地开关
综合保护装置
高压仪表室其他装置
1、常用高压柜柜型
（1）环网柜-负荷开关柜
用于低基配电室或变压器容量小于1250kVA的高基配电室。
常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）
1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔
（2）中置柜-断路器柜
用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）
常用断路器型号：VD4（ABB）、VS1（国产）
1二次仪表室；2母线室；3断路器手车室；4电缆
（3）固定式配电柜
在较老配电室常见：GG1A-12（F）
（2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）
高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
3、高压负荷开关（ABB-SFG）
高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ9-10）
环氧树脂真空浇注支柱式结构电流互感器 用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等
测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）
5、10kV电压互感器（JDZ10-10A）
环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
常用变比：10/0.1kV
高压柜内电压互感器常规将10kV变为100V。
6、高压熔断器
熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害。
保护变压器：SFLAJ-12kV
保护电压互感器：XRNP-12/0.5
户外跌落式：HRW12-10
