第一部分：配电变压器
一、概述
电力变压器是把某一电压等级的交流电压转换成频率相同的另一种或几种等级的交流电压。当一次绕组通以交流电时，就产生交变磁通，交变磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。电力变压器主要作用是传输电能，因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示。
二、变压器分类
按作用可分为:升压变压器、降压变压器；
按相数分为:单相变压器、三相变压器；
按绕组数分：有双绕组变压器（一种电压变为另一种电压的为双绕组变压器）、三绕组变压器（一种电压变为两种电压的三绕组变压器）、多绕组变压器；
按调压方式可分为:无励磁调压变压器和有载调压变压器两种。

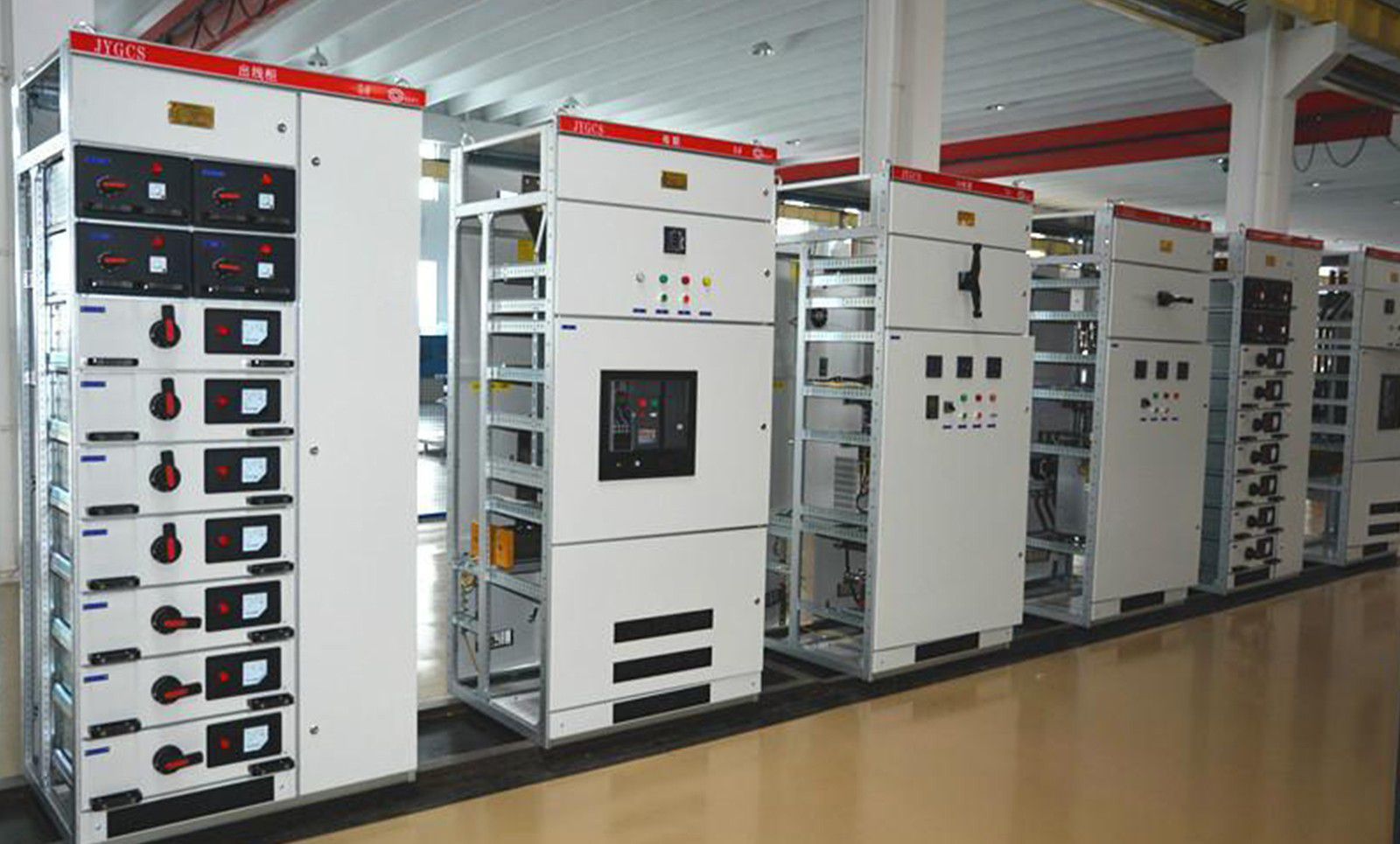

电力系统中的配电变压器属降压变压器，—般为双绕组、油浸自冷结构，多采用无励磁调压方式。通常安装在杆塔上或配电站所中，一般能将电压从10kV（20kV）降至220/380V左右输入用户。贵州配电设备上使用的主要是干式变压器和用油冷却的油浸式变压器。（其中配电所（公配所）主要是干式变压器，杆塔上吊杆的是油浸式变压器）。
第二部分：配电线路高压电器设备
高压避雷器
一、避雷器的作用及原理
避雷器是连接在导线和地之间的一种防止雷击的设备，通常与被保护设备并联。避雷器可以有效的保护电力设备，一旦出现不正常电压，避雷器产生作用，起到保护作用。当被保护设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。一旦出现过电压，且危及被保护设备绝缘时，避雷器立刻动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气设备绝缘。当过电压消失后，避雷器迅速恢复原状，使系统能够正常供电，从而达到保护电力设备的作用。
跌落式熔断器
跌落式熔断器主要用于架空配电线路的支线、客户进口处，以及配电变压器一次侧及电力电容器等设备作为过载或短路保护。当下一级线路设备发生短路故障或过负荷时，熔丝熔断，跌落式熔断器自动跌落，断开电源，确保上一级线路仍能正常供电。因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。
箱式变电站
箱式变压站是一种将电力变压器和高、低压配电装置等组合在一个或几个柜体组成的整体，可以吊装运输的箱式电力设备。由于它结构紧凑、外观整洁、移动安装方便、维护量小等的特点，在城市电网建设中被大量采用。
环网柜
环网供电技术以其独特的优越性在城网配电系统中广泛采用，城市电网结构逐步由双射网向单环网以及双环网供电方式过渡。环网柜也就成了环网供电和终端供电的重要开关设备。
电缆分支箱
电缆分支箱用于连接两个以上电缆终端的封闭箱，以分配电缆线路的分支路的电力设备。它由2路至8路的进出线及其连接母线、电缆终端接头组成，能满足多种接线要求。其连接方式简单、扩展性强，具有耐腐蚀、免维护、安全可靠等特点，适应户内外各种运行环境。
